北京積水潭醫院新龍澤院區位于北京市昌平區回龍觀鎮，是一座集醫療、教學、科研、保健、康復、急救為一體的現代化三級甲等綜合醫院及區域醫療中心。新龍澤院區項目用地面積為 54300㎡，東西向約為 195m，南北向約為 350m，地勢整體較為平坦。用地東側為西二旗西路，西側為規劃回龍觀村西北環路及城市規劃綠地，北至公交首末站，東南為養老院，南側為代征城市公共綠地。項目周邊交通便利，用地西側設有城鐵十三號線、鐵路京張線、規劃高鐵京張線等交通路線。

新龍澤院區總建筑面積為 143000㎡，主體建筑地上 14 層，裙房地上 5 層，地下 3 層，建筑高度為59.7m。醫院規劃床位數為 800 張，日門診量為2400 人次。項目為 4 個獨棟建筑物：醫療綜合樓、高壓氧艙、液氧站、污水處理站。醫院含有潔凈手術室 28 間、ICU 床位 60 張、百級層流病房36 間。

新龍澤院區項目場地為不規則的梭形，周邊環境復雜，對此，方案在前期規劃時結合城市空間序列研究、場地環境分析、聲環境模擬等方面解決了項目本身的復雜問題。方案以“城市客廳”為核心 ,將醫療行為與景觀空間融為一體，同時對各個環節進行把控，將低碳環保、節約成本、精準施工的理念貫穿始終。

建設背景篇

北京積水潭醫院是具有顯著醫療特色，集醫、教、研、防為一體的綜合性醫院。其脊柱外科、創傷骨科、矯形骨科、手外科、小兒骨科、骨腫瘤科、運動醫學科和燒傷科的醫療技術均達到國內外領先水平。醫院設有北京市創傷骨科研究所、北京市燒傷研究所、北京市手外科研究所、北京創傷燒傷搶救中心、北京市骨科疾病研究治療中心、全國計算機輔助外科學會和計算機輔助外科研究及應用中心等。由于現有院區用地緊張、人流量大，就診空間緊張等問題日益突出，成為限制醫院發展的最大瓶頸。

北京積水潭醫院新龍澤院區作為北京市舊城保護和人口疏解政策出臺后首個區與區對接建設的保障房配套醫院項目，承擔著西城舊城疏解民生服務保障的重任，受到北京市政府的高度關注，并被稱為疏解典范，同時本項目作為距離京張高鐵很近的公共建筑，也成為城市景觀的重要節點。

規劃設計篇

方案在用地中部布置醫療綜合樓，在其東北側設計了一處污水處理站，并在污水處理站西側預留了形狀整齊的未來發展用地。用地西南角集中布置了高壓氧艙和液氧站。

醫療綜合樓主要門診出入口設置在東、西兩側，西側設置急診急救出入口，北側是住院和行政辦公出入口。醫療綜合樓為一座大型綜合體，由門急診樓、醫技樓、住院樓兩棟、科研樓共 5 棟單體連接而成。

因地制宜 引入“城市客廳”的理念

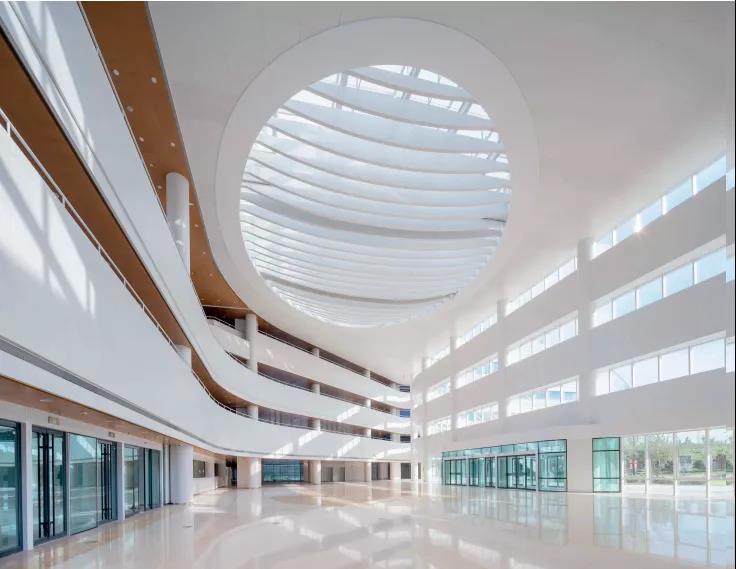

由于院區用地呈不規則的梭形，且用地處于西側城市主要交通與東側居住區的過渡區域，方案創新性地引入“城市客廳”的設計理念，用地中心位置的開敞共享公共大廳不僅作為與城市、居住區進行空間對話的形象節點，而且將整個院區各功能自然地整合在一起。

方案以“城市客廳”為核心，采用雙醫療主街與下沉庭院的醫療組織模式，共同串聯各功能區域，讓醫生與患者均可以在醫療城內完成醫療、休憩、交流等活動。方案同時將下沉庭院與用地南側的城市公園及用地西側的城市防護林串聯起來，將醫療行為與景觀空間融為一體，創造出步移景異的園林式生態環境。

鬧中取靜 巧妙解決噪聲問題

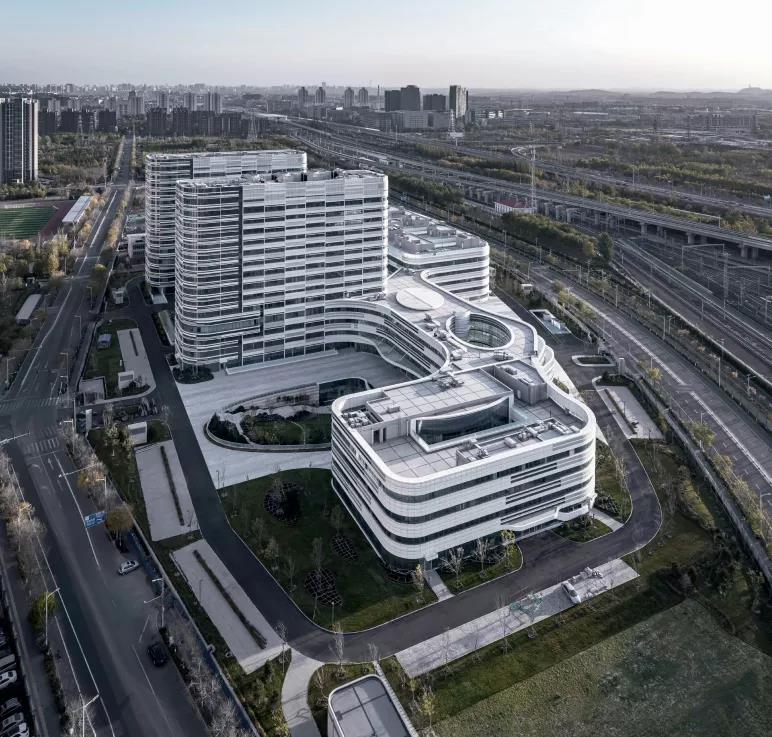

由于院區用地周邊環境復雜，有高速公路、城鐵、鐵路和高鐵，西側噪聲影響大。方案巧妙利用現有場地，將對環境噪聲及震動要求較高的病房及醫技部分放置于較為安靜的東側用地。同時結合聲環境模擬分析，利用建筑排布方式對隔聲進行合理優化，在降低成本的同時盡量保證患者的人性化需求。

建筑設計篇

靈動變化的流線型建筑形象

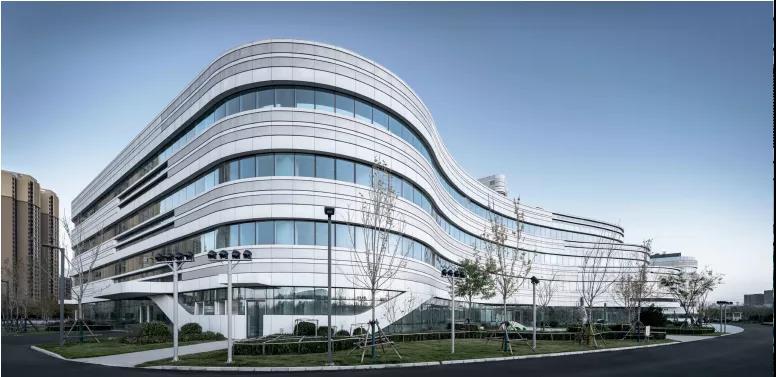

方案整體造型采用水平延展性的流線型設計，造型一氣呵成、高低錯落、靈動流暢、自然舒展。同時，不同的建筑高度及立面弧度、立面窗的變化既豐富了城市天際線，也使得立面整體有所變化，增加了趣味。

在外部形象方面，方案對老院區整體形象做了延續和發展，通過水平延展的立面處理手法，營造出延綿不斷的建筑形象，展現現代醫院簡潔大氣的特征。通過線條的粗細變化、淺浮雕式的橫向線條變化，使建筑通透、舒展地融入環境之中，突出了醫院建筑安詳、寧?kù)o的特點。在設計過程中進行了多方案比選，最終采用了深、淺兩種白色的規律變化，打破單純的橫向線條，增添更多的細節變化。

高效集中的雙主街式平面布置

綜合樓采用了傳統的魚骨形架構模式，圍繞著雙醫療主街布置醫療功能。西側主街主要連接門診部分，東側主街主要連接醫技及住院部分，兩條主街的盡頭為科研部分。兩條主街之間設置有景觀庭院，為就診者提供了輕松、舒適的就診環境。醫療綜合樓的平面布局充分考慮了各功能區域的聯系，比如：門診應靠近各類檢查科室、檢驗科、藥房、治療中心、門診手術間；急救、急診應靠近放射科、潔凈手術室、病房樓；門診手術室應靠近潔凈手術室；潔凈手術室應靠近中心供應室、血庫、病理科、ICU。方案盡可能地將聯系緊密的功能科室相鄰布置，減少患者的穿越，提高使用效率。

* 雙分區設計的潔凈手術部

潔凈手術部作為醫院的核心區域，普遍存在更新難的問題。方案采用“雙分區”設計理念，將手術部的 28 間手術室分成互不影響、可獨立運行的兩個分區，每個分區設置獨立、完善的手術功能配套系統、機電系統，做到可分可合、統籌兼顧，為將來手術部更新改造提供了極為有利的條件。

* 擁有獨立配套用房的骨髓移植病房

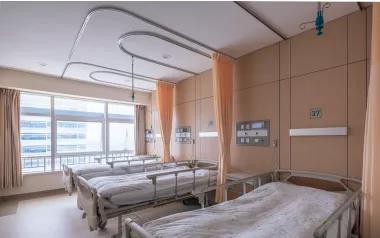

醫院共有百級骨髓移植病房 36 間，位于院區南住院樓的十二層、十四層，上、下獨立分區設置，每個骨髓移植病房單元各有病房 18 間以及獨立的配套用房和設備。

交通組織篇

人車分流的立體交通

方案結合醫院的功能分區，合理布置院區道路，有效組織各類交通，以適應醫院區域內各項交通及消防的需要。設計中采用交通流量模擬分析，確定院區出入口和建筑內扶梯的位置、數量。院區共設4 個出入口，分別位于用地東、西兩側的城市道路上，每邊各有兩個。整體采用人車分流的立體交通模式，在地下一層設置門診車行入口大廳及專用臨時落客通道，方便乘車患者快速便捷地進入醫療區。地面除急救車等緊急車輛的通道外，均為步行通道，體現了以人為本的設計理念。

醫療綜合樓內部流線組織

醫療綜合樓功能復雜，須合理組織人流、物流，做到潔污分區明確，同時滿足防火、疏散要求，合理安排客梯、貨梯、醫用電梯及疏散樓梯等。醫療綜合樓的西側主街與門急診及地下車庫各層相連；東側主街與地下及地上醫技各層相通。每層?xùn)|、西主街之間均有連廊。

* 門急診、醫技及住院患者流線

醫療主街上的患者可利用垂直交通設施，快捷到達各功能區域。同時，門診、醫技之間設有連廊，便于門診患者進行醫技檢查等。

* 醫護人員流線

在門診區西側設置醫生專用通道，在醫技區東側設置醫生專用通道，在南、北住院在護理單元北側設置醫生專用通道并結合通道布置有醫生辦公休息區域。醫生專用通道可降低醫患間的交叉?zhèn)魅撅L(fēng)險。

* 送餐及潔凈物品流線

醫院在各功能區均設有專用的潔梯、餐梯、貨梯及物流通道組織清潔品及送餐的流線。

特色設計篇

聲環境模擬技術的應用

用地西側嘈雜的噪聲環境是醫院方案設計的不利因素，在設計前期，通過噪聲模擬優化建筑形態，盡量減少環境的干擾。場地西側有 5 條主要的交通線路，分別是鐵路京包線、城鐵十三號線、城鐵昌平線、高鐵京張線、京新高速，其中京張高鐵對場地噪聲的影響最大，當高鐵通過時，建筑西側表面噪聲比高速路和城鐵運行時的噪聲高 10~20dB(A)，幾乎掩蓋了其他聲源的作用，成為最主要的聲源。根據《民用建筑隔聲設計規范》（GB 50118-2010），醫院各功能區允許的噪聲級為 35~40dB，其中病房及各類重癥監護室對噪聲的要求最高。通過對不同建筑形態的模擬，最終確定了兩棟“一”字形單護理單元病房樓（南、北各一棟）布置于用地東側的建筑形式。

BIM 技術的應用

方案造型運用了大量曲面元素，實際空間效果難以預判。運用 BIM 技術可以從任意一點抓拍出此點的人視效果，從而對空間尺度有更加精準的把控，以達到宜人的空間感受。方案設計中應用 BIM 技術對走廊內多專業管線交錯且容易出現問題的位置進行模擬，從而更好地布線。利用 NAVISWORKS 軟件進行管線碰撞檢測，減少了設計失誤。同時，通過 BIM 技術與施工單位進行對接，模擬施工進度，使設計與施工更加有效銜接，降低了溝通成本。

裝配式技術的運用

建筑內部墻體采用了預制的 PRC 輕型隔墻，綠色環保；在用地中心位置的公共大廳區域采用了鋼結構體系及裝配式技術；外立面采用了鋁板幕墻及單元式幕墻窗的構造方式。裝配式技術的應用不僅減少了污染，也提升了施工效率。

智能化系統的應用

院區設置了醫院業務網（內網）、辦公網（外網）、數字視頻安防監控專網、統一視頻專網，為實現醫院業務的全數字化、管理的全自動化、安全的全方位化提供了強大的網絡架構支撐，為物聯網、互聯網、大數據及云計算的應用提供了條件。院區同時采用先進的氣動物流傳輸系統及自動發藥系統，提高了醫院的運營效率。

專業設計篇

結構

住院與醫技部分存在較大范圍的凈化區域，為避免凈化區內有變形縫，將住院部分與醫技樓連為結構整體，形成多塔結構。門診大廳鋼結構 4 層通高，按計算長度系數法計算的鋼柱長細比難以滿足規范要求；通過屈曲分析確定鋼柱臨界應力，控制其荷載工況下的應力小于其臨界應力，從而滿足了建筑對構件截面的控制要求。同時建筑在外立面上存在局部臺階的造型，通過將部分鋼柱改為折形柱，在保證結構安全的前提下很好地滿足了建筑的造型要求。

暖通

醫院采用了全空氣空調系統，當室外空氣焓值低于室內時，可以進行全新風運行，利用新風消除內部熱量，并采用排風熱回收技術，回收排風中的冷、熱量，更為節能環保。為了防止交叉污染，各房間的送、排風均設置定風量閥，控制房間送、排風量，以此來控制房間的正負壓狀態；并采用復合型靜電極化纖維空氣凈化消毒器，避免因空調系統而產生交叉感染。

給排水

醫院的生活給水系統采用了分區供給的方式，低區由市政直供，高區由生活水箱及變頻泵組加壓供給。熱水系統分區與冷水系統相同，以保證壓力的平衡。同時，醫院還采用太陽能加熱裝置為部分生活熱水提供預熱。

電氣

為提升手術部室內空間的凈高，將不間斷電源（UPS）設置在設備層 UPS 間內，既便于日常維護與檢修，又解決了一般設計中將 UPS 設置于手術室?jiàn)A墻內帶來的熱量聚集對設備壽命和可靠性的影響。

動力

醫院的鍋爐系統選用了自帶熱回收裝置的設備，采用國內外常見的三回程濕背式結構，運行經濟安全。空調熱水系統采用變流量設計，循環水泵采用變頻控制。凝結水回收采用閉式凝結水回收裝置。同時，鍋爐房采用天然氣為燃料，煙氣中二氧化硫、氮氧化物和煙塵的排放濃度都可達到排放標準的要求，并采用了高空排放方式。

綠色節能篇

大型綜合醫院是人員密集場所，其特殊的衛生要求對通風采光設計提出了更高的要求。設計方案盡量為建筑提供自然通風、采光，在雙醫療主街中間設置了內部庭院，保證了每個醫療主街的一側均可以自然通風、采光；公共大廳中部的橢圓形庭院、東部直達地下一層的下沉庭院以及各醫療模塊中部的天井都使醫院變得更加開敞。這些細節設計可減少醫院運營中的空調與照明能耗。

方案設計過程中不僅通過建筑規劃布局、立面開窗等設計手法來實現節能，同時還利用各種節能軟件進行模擬計算，以求實現建筑能耗的降低，并形成人性化的療愈環境。為了使建筑達到良好的通風效果，還利用了三維建模分析各大廳、庭院區域引入自然通風后的空氣流動模式，根據生成的模擬數據優化院落空間的造型以及開窗位置、形式、高度，最終達到不僅滿足患者舒適性需求，同時使自然通風更加高效的效果。
